虚拟演播室解决方案



随着计算机网络、通讯技术的极速发展，虚拟演播室的更新步伐不断迈进，节目的制作水平和信号质量不断提高，更大程度的满足广电、政企、校园电视台等各种用户的虚拟演播室的需要。

      虚拟演播室是一种全新的电视节目制作工具，虚拟演播室技术包括摄像机跟踪技术、计算机虚拟场景设计、色键技术、灯光技术等。虚拟演播室技术是在传统色键抠像技术的基础上，充分利用了计算机三维图形技术和视频合成技术，根据摄像机的位置与参数，使三维虚拟场景的透视关系与前景保持一致，经过色键合成后，使得前景中的主持人看起来完全浸尽于计算机所产生的三维虚拟场景中，而且能在其中运动，从而创造出逼真的、立体感很强的电视演播室效果。



无轨虚拟演播室的原理和优势特点

无轨虚拟演播室技术无需使用传感器对摄像机的位置及其运动进行跟踪、运算。无轨虚拟演播室采用虚拟场景定位技术来实现虚拟摄像机的运动与3D场景实时无缝结合。通过驱动虚拟摄像机来实现各个机位的推拉、摇移、摇臂等运动效果，以及各个机位之间的快速切换。

l无轨技术的工作原理

根据主持人与虚拟场景、虚拟摄像机，三者之间的相对位置关系的变化，通过对3D场景的移动变化进行跟踪定位，从而实现摄像机的推拉、摇移、摇臂的运动效果。这种无轨技术减少了周边硬件设备的使用，降低了使用成本，操作更便利。

l优势特点

虚拟演播室系统用软件来生成背景和道具，它可制作出实际不存在的或难以制作的场景，并可以在瞬间改变场景，可以制作出真实演播室无法实现的效果，其空间不受物理空间限制，摄像机可以以360゜旋转；还可以引人大量虚拟特殊环境与道具等。只要利用演播室中的一小部分空间搭配蓝或绿背景，加上摄影灯光，把人物的全身、或半身景拍下即可。然后通过虚拟设备合成，使得前景中的主持人看起来完全浸尽于计算机所产生的三维虚拟场景中，而且能在其中运动，从而创造出逼真的、立体感很强的电视演播室效果。

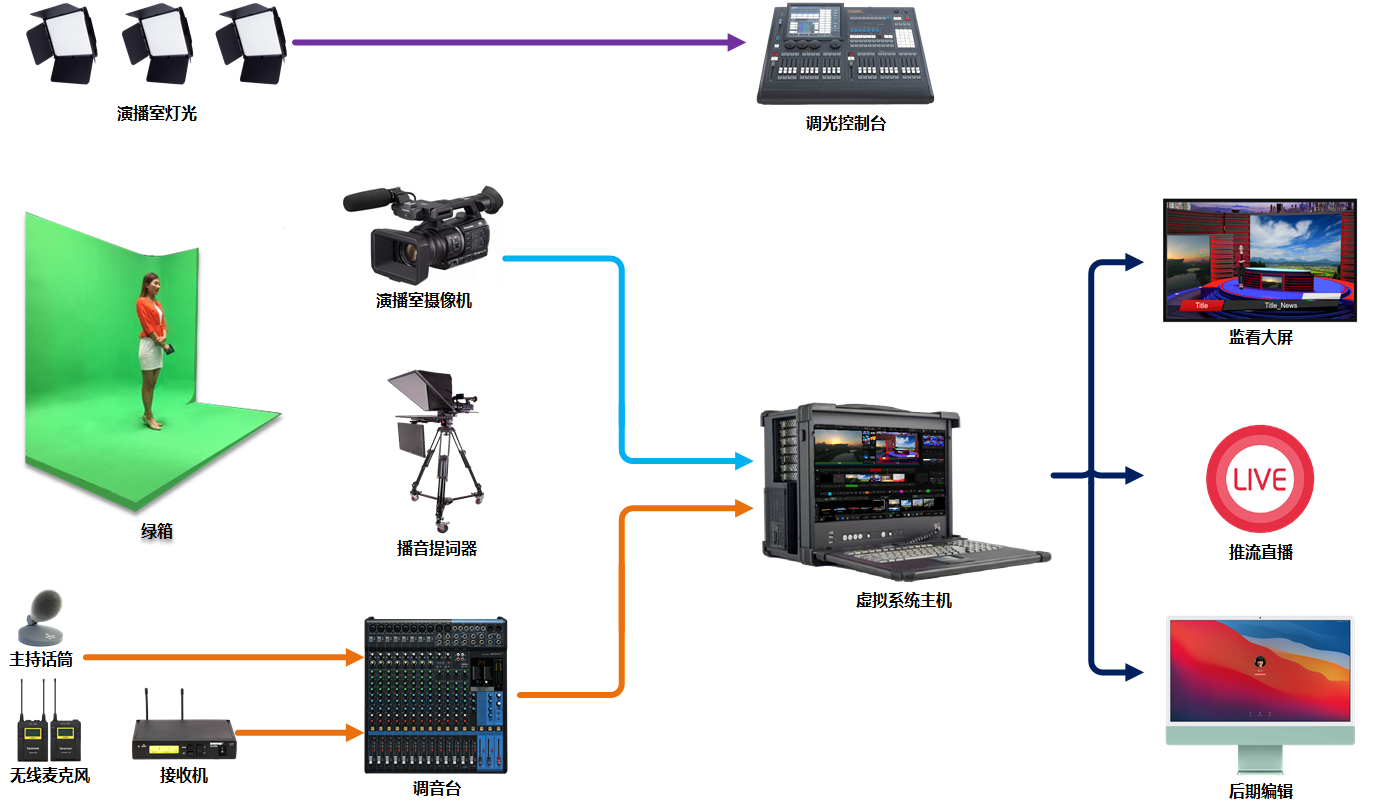

系统拓扑结构图

l摄像机

摄像机采用广播级摄像机，具有SDI输出接口，负责演播区信号的采集，将信号传输到虚拟导播系统进行抠像合成。

l虚拟合成

虚拟导播系统作为系统核心，对摄像机拍摄的信号进行抠像，并与三维场景进行合成，实时渲染成虚拟节目效果，模拟各种节目场景，并可调用本地视频、网络流等信号进行虚拟机位和真实信号进行切换，音频混音等。

l信号监看

虚拟导播系统的输出信号输出到监视器进行最终信号监看，同时将信号通过镜像转换输出给演播室内主持人返监电视，供主持人和嘉宾监看，通过镜像转换的信号确保主持人能监看到合成后的效果，更好的与虚拟场景配合。

l录制编辑

通过虚拟导播系统本地信号录制，同时最终节目信号可接入到非编系统进行采集录制，并进行后期编辑制作后进行发布。

l话筒部分

考虑主持及嘉宾现场拾音或新闻播报、人物访谈、采访、配音的需求，配置一定数量的无线领夹、耳夹和手持话筒、一定数量的播音主持话筒。

l调音台部分

根据实际现场声音通道的数量及日后扩展的需求，配备一台多路调音台。调音台具有幻象供电以驱动主持话筒，将各路传声器拾取的音频输入调音台，通过调音台选择、处理、混合处理后，输出到虚拟演播室系统和监听设备。

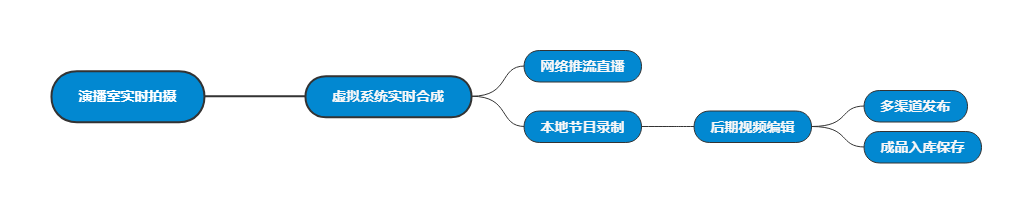

节目制作流程
